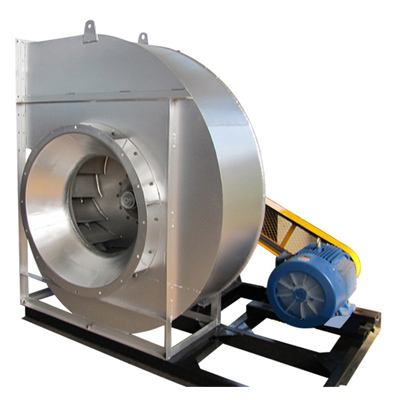

离心通风机全压、 离心通风机全压、动压与静压的关系
为保证正常通风， 需要有克服管网阻力的静压和把气体流体输送出去的动压， 风机在实际的
管网中运行时，必须有静压和动压。静压和动压之和，称全压。
全压——指由风机所给定的全压增加量，即风机的出口和进口之间的全压之差。 全压
（1）
当风机在使用状态下仅具有进气管道而没有出气管道时，风机的出口相对静压为
零，此时风机的全压为：
即：（风机的出口动压+出口相对静压 0）—（进口静压【风机进口处测点的静压+此测点至
进口法兰处的静压损失】+进口法兰处动压）（当测试管道与进口法兰处的载面积相等时，
此进口法兰处动压等于在进口集流器处测得的静压的绝对值）。 （此静压管所测静压值中包
括了风机的进口处动压，由于风机在进口处的测点静压为负值，而动压为正值，所以此处的
全压的绝对值小于静压的绝对值）。

（2）
当风机进口不接管道而出口接管道时，风机的进口可以看作相对全压、静压、动
压均为零。此时风机的全压为：
全压就等于风机出口的动压与静压之和（此时风机进口的绝对全压就等于大气压）。
（3）当风机的进出口均接有管道时，风机的全压就等于风机的出口静压与出口动压之和再
减去风机进口处测得的静压与进口集流器处测得的静压的绝对值之和。
静压——气体给予与气流平行的物体表面的压力，称静压力。通风机的静压定义为“通风机 静压
的全压减去通风机的动压”。根据伯努利方程可知，静压又称速度为零时的滞止压力。
由上式可见，通风机的静压既不是通风机出口截面上的静压，也不等于通风机出口截
面与进口截面上的静压差。
（1） 当风机仅具有进气管道而没有出气管道时，风机出口的相对静压为零，风机出口的
绝对静压等于大气压。 风机的静压就等于风机进口法兰处的静压的绝对值再减去风机进口集
流器处所测得的静压的绝对值。
（2）当风机仅具有出气管道而没有进气管道时，风机的进口静压为零。此时风机的静压就
等于风机的出口静压（即出口 2 截面处测得的静压与此截面至进风口的沿程阻力损失）。
（3）当风机进出口同时接有管道时，风机的静压就等于风机的出口静压减去风机进口处测
得的静压与进口处的动压之和。
动压——把气体流动中所需的动能转换成压力的形式。 用于输送气体流体。 通风机的动压定 动压
义为“通风机出口截面上气体的动能所表征的压力”。它在数值上等于通风机的出口压力。
★风机的全压、动压及静压可归纳如下： 风机的全压、动压及静压可归纳如下： 风机的全压
一、在使用状态下，仅具有进气管，出口朝大气开放时，风机出口处的相对静压为零。风机
的出口全压就等于风机的出口动压。 此时， 风机全压就等于风机的出口动压与进口全压之差
（此时进口全压为负值，两者之差实为两者之和），而进口全压就等于风机进口处所测得的
静压（负值）与此处的动压（等于集流器处测得的静压的绝对值）之和。如果风机的进出口
面积相等的话，可以认为风机的进出口动压相等（连续方程），此时，风机的全压可以认为
就等于风机进口法兰处测得的静压的绝对值。（见图 1）
有关进气试验中风机静压、动压及全压的计算公式见《应用实例》中的《通风机进气试验应
用实例—标准式》一篇。

二、在使用状态下，仅且有出气管，进口朝大气开放时，可以认为风机的进口的相对全压为
零。 此时风机的全压为出口静压与出口动压之和。 风机的静压可以直接用风机的出口静压 （但
不是 2 截面处测得的静压值， 而是 2 截面处测得的静压值再加上此测点到风机出口处的静压
损失之和）表示。风机的动压也就等于风机的出口动压了（当出口管道面积不发生变化时，
从风机出口到出口接管出口处的动压都相等，而无需计算动压的损失）。（见图 2）
三、在使用状态下，在带有进出气管的风机中，风机的进口全压等于风机进口法兰处测点所
测得 （如果测点不是设在风机进口时， 风机进口处的静压应将测点处的静压再加上此点到风
机进风口之间的沿程损失）的静压（负值）与此处的动压（等于进口集流器处所测得的静压
的绝对值）之和。风机的出口全压等于出口动压与出口静压之和。风机的全压就等于风机的
进出口全压之差。 （如果进出面积相等时，风机的全压就等于风机出口测点的静压与进口法
兰处测点的静压之差） 风机的静压则等于风机的出口静压与风机的进口法兰处测点的静压 。
与进风口处的动压（等于进口集流器处所测得的静压的绝对值）之和的差。风机的出口静压
与出口动压之和与进口全压 （等于进口法兰处测得的静压与进口法兰处的动压之和） （因 之差
为进口静压为负值，两者之差实际为两者的绝对值之和）等于风机的全压。如果风机进出口
面积相同时， 其进出口的动压可以看作大致相等时， 风机的静压等于出口法兰处测得的静压
与进口法兰处侧得的静压之差（实为之和）再减去风机进口处的动压（此动压约等于风机进
口接管集流器法兰处所测得的静压）（见图 3）

有关进气试验中风机静压、动压及全压的计算公式见《应用实例》中的《通风机进出气试验
应用实例—标准式》一篇。
结论：从上面的论述可以得出下面的近似结论： ※ 结论：从上面的论述可以得出下面的近似结论：
（1）风机的静压只存在于风机的进出口管网中并且一定等于管网的阻力，管网两端的出口
处风机的相对静压等于“零”。
（2）风机的动压在风机进出口管网中没有任何消耗，当风机进出口管网的截面积相同时，
风机进出口的动压相等。如果管网的截面积不同时，管网中的动压也不同（根据连续方程可
知，任何截面的质量流量均相同，故动压不同。）
（3）在风机的进出气管网中，全压呈上升和下降的趋势，风机的静压全部消耗在管网阻力
中，管道两端处全压等于动压。
（4）当风机仅具有进气管道而没有出气管道时，风机进口法兰处测点所测得的静压值，就
是风机的进口静压。当风机的进出口面积相等时，此静压等于风机的全压。
（5）同上，当计算风机的静压时，需且此静压减去此静压中所包含的动压。也就是说，风
机的进口静压的绝对值大于风机的静压。
